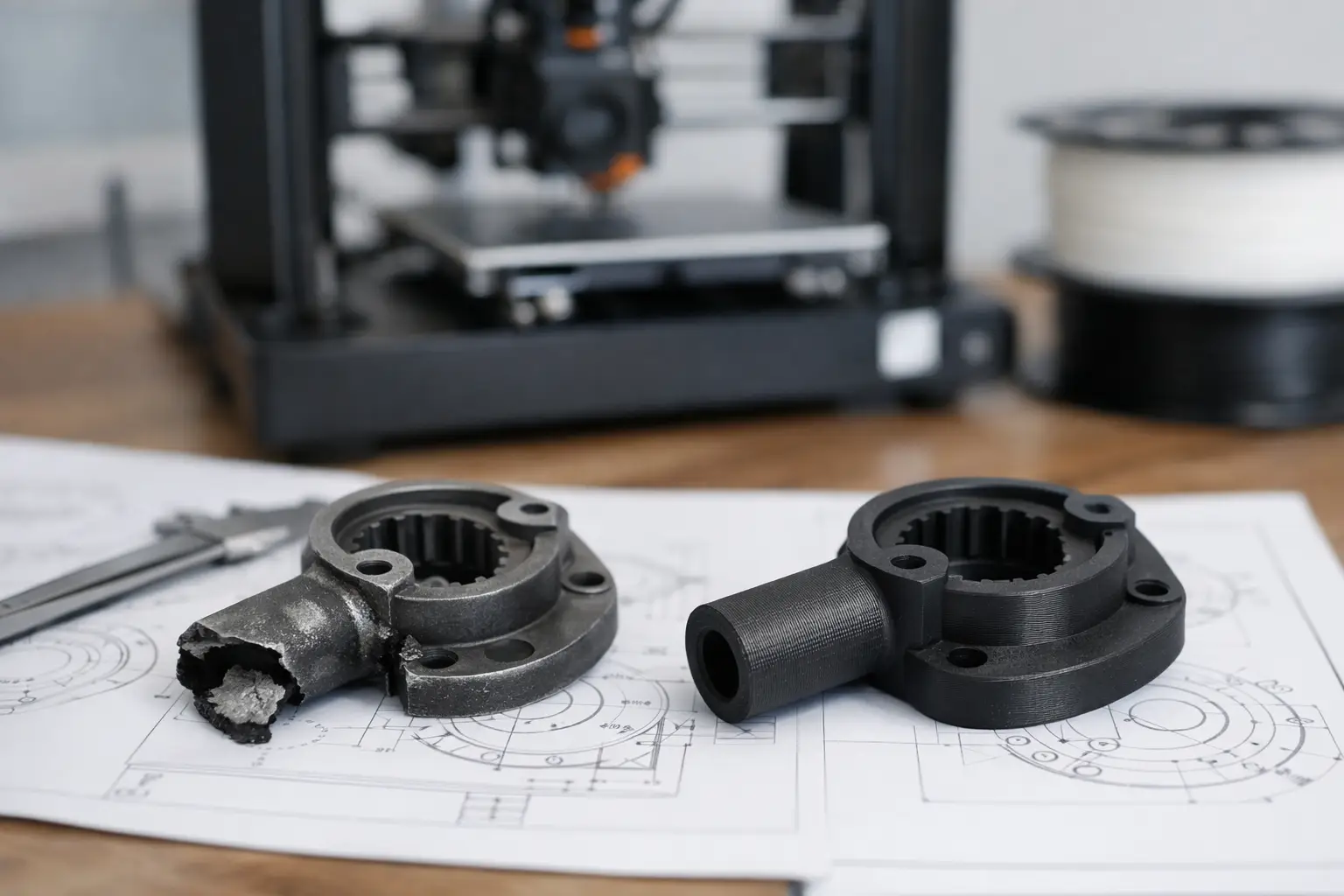

Cas client : pièce cassée refabriquée en FDM

Un petit support plastique fissuré peut immobiliser un appareil, un meuble, une machine d’atelier ou un équipement de loisir. Dans ce cas client de pièce cassée refabriquée en FDM, l’objectif n’était pas de produire un bel objet, mais de remettre un usage en service rapidement, sans commander un ensemble complet ni engager de frais d’outillage disproportionnés.

La pièce concernée était un clip de maintien en plastique, cassé à sa base après plusieurs années d’utilisation. Le fabricant ne proposait plus la référence seule. Remplacer tout le mécanisme aurait représenté un coût élevé, pour une panne localisée sur un élément de quelques centimètres. L’impression 3D FDM a permis d’envisager une alternative pragmatique : recréer la fonction de la pièce, l’adapter si nécessaire et fabriquer un exemplaire test avant validation.

Le point de départ : comprendre ce qui a réellement cassé

Refabriquer une pièce ne consiste pas toujours à reproduire sa forme à l’identique. Avant de modéliser, il faut comprendre son rôle. Maintient-elle une charge ? Guide-t-elle un mouvement ? Assure-t-elle un simple positionnement ? Est-elle soumise à de la chaleur, à des vibrations ou à des manipulations répétées ?

Dans ce cas, le clip venait verrouiller un petit capot. Il devait être suffisamment souple pour s’enclencher, assez rigide pour ne pas se déformer avec le temps et résister à des ouvertures régulières. La zone cassée révélait aussi un défaut de conception courant : un angle vif à la jonction entre la base et la languette. Sous effort, la contrainte se concentrait précisément à cet endroit.

La pièce d’origine a donc servi de modèle, mais pas de règle absolue. Les dimensions utiles ont été relevées : largeur, épaisseur, entraxes, profondeur d’emboîtement et course nécessaire au clipsage. Les traces de rupture et l’espace disponible autour de la pièce ont été examinés en parallèle. Cette étape évite une erreur fréquente : imprimer une copie visuellement fidèle, mais incapable de se monter ou de tenir en place.

Cas client : une pièce cassée refabriquée en FDM, avec amélioration ciblée

La modélisation a repris la géométrie fonctionnelle du clip, puis corrigé les points faibles. La base a été légèrement épaissie et les angles internes ont été remplacés par des congés. Ces arrondis répartissent mieux les efforts et limitent le risque de nouvelle rupture au même endroit.

La languette d’accroche a également été ajustée. Une pièce injectée et une pièce imprimée en FDM ne se comportent pas exactement de la même manière. Le plastique injecté peut être très fin, homogène et flexible selon sa formulation. En FDM, l’épaisseur, le sens d’impression et le matériau influencent directement la résistance finale. Il est donc parfois préférable de modifier légèrement une cote pour retrouver le bon comportement mécanique.

Le premier modèle n’avait pas vocation à être parfait du premier coup. Il devait répondre à trois questions simples : la pièce s’emboîte-t-elle correctement, le capot ferme-t-il sans jeu et le clip supporte-t-il plusieurs manipulations ? Cette logique de prototype fonctionnel réduit les risques. Au lieu de faire fabriquer plusieurs exemplaires définitifs sur une hypothèse, on valide d’abord l’usage réel.

Après un essai de montage, un ajustement de quelques dixièmes de millimètre a été appliqué sur la zone d’accroche. Ce type de correction est courant. Une mesure prise sur une pièce usée, déformée ou partiellement cassée ne restitue pas toujours les dimensions d’origine. L’impression 3D permet précisément de corriger rapidement sans relancer une fabrication industrielle.

Le choix du matériau : une décision liée à l’usage

Pour une pièce cassée refabriquée en FDM, le matériau ne se choisit pas seulement selon son prix ou sa couleur. Il doit correspondre aux contraintes de l’objet et à son environnement.

Le PLA est souvent adapté à une pièce décorative, un gabarit, un support peu sollicité ou un prototype de validation. Il s’imprime proprement et permet de maîtriser le budget. En revanche, il n’est pas toujours le meilleur choix pour une pièce exposée à la chaleur, au soleil ou aux efforts répétés.

Pour le clip de ce cas client, le PETG a été retenu. Il offre un bon compromis entre résistance, légère souplesse et tenue dans le temps pour de nombreux usages courants. Sa capacité à absorber une petite déformation était utile au moment du clipsage. Selon les besoins, d’autres options peuvent être envisagées : l’ABS ou l’ASA pour certains environnements plus exigeants, ou encore le nylon pour des pièces techniques soumises à davantage de contraintes. Ces matériaux demandent toutefois des conditions d’impression et une conception adaptées.

Le bon matériau dépend aussi de ce qui entoure la pièce. Une fixation dans une voiture, un élément proche d’une source de chaleur, une pièce en extérieur ou un composant en contact avec un produit chimique appellent une analyse spécifique. Une solution économique à l’achat peut devenir coûteuse si elle casse trop vite. À l’inverse, choisir un matériau très technique pour une petite pièce peu sollicitée n’a pas toujours de sens.

L’orientation d’impression compte autant que le dessin

Une pièce FDM est construite couche par couche. Cela crée une réalité mécanique à prendre en compte : la résistance varie selon le sens des couches et les efforts subis.

Pour ce clip, l’orientation a été choisie afin que les lignes de dépôt accompagnent autant que possible les efforts de flexion. Imprimer la pièce dans un mauvais sens aurait pu fragiliser la base, même avec un bon matériau et un modèle correctement dimensionné. Le taux de remplissage, le nombre de parois et l’épaisseur des couches ont aussi été définis en fonction de l’usage, pas uniquement pour gagner quelques minutes de fabrication.

C’est un point essentiel pour les pièces de remplacement. Un objet peut paraître solide en main et pourtant casser dès la première contrainte si les paramètres ne correspondent pas à sa fonction. À l’inverse, augmenter partout les épaisseurs ou le remplissage peut alourdir le coût sans résoudre la faiblesse réelle. Le réglage pertinent se fait zone par zone, en tenant compte de la géométrie.

Un coût maîtrisé, sans promettre l’impossible

La refabrication FDM devient particulièrement intéressante lorsqu’une pièce est introuvable, vendue uniquement avec un ensemble coûteux ou nécessaire en faible quantité. Elle évite la création d’un moule, qui n’est pas justifiée pour un exemplaire ou une petite série.

Le coût dépend généralement du travail de conception, du volume de matière, du temps machine, du matériau choisi et des éventuelles itérations. Pour une pièce simple, le budget reste souvent bien inférieur à une solution industrielle ou au remplacement complet de l’équipement. Pour une forme complexe, une pièce de sécurité ou un élément très sollicité, l’étude demandera davantage de temps et pourra nécessiter plusieurs essais.

Il faut aussi être transparent sur les limites. Une impression FDM ne remplace pas systématiquement une pièce injectée, usinée ou fabriquée dans un polymère spécifique. Les éléments liés à la sécurité des personnes, au freinage, à l’électricité sous forte contrainte, à la pression ou à des températures élevées exigent une validation adaptée. Dans certains cas, la bonne réponse est de ne pas imprimer la pièce ou de privilégier une autre technologie de fabrication.

Du prototype à la petite série

Une fois le clip validé, le fichier 3D pouvait servir à produire une pièce de rechange supplémentaire. C’est un avantage concret : lorsqu’un composant fragile risque de casser à nouveau, disposer d’un modèle prêt à imprimer évite de repartir de zéro.

Cette approche fonctionne aussi pour les professionnels. Un artisan peut remplacer une butée de machine non critique, un bureau d’étude peut tester une fixation avant industrialisation, et une petite entreprise peut produire une présérie sans immobiliser de budget dans un outillage. Les dimensions et les matériaux peuvent évoluer au fil des retours d’usage.

Chez Olivier3dprint, l’accompagnement commence justement par cette question simple : quelle fonction la pièce doit-elle assurer ? Une photo, un croquis coté, les dimensions disponibles et quelques informations sur l’usage permettent déjà d’évaluer la faisabilité. Lorsque la pièce cassée est disponible, même incomplète, elle apporte souvent des indications précieuses.

Une pièce cassée n’est pas forcément un objet à jeter. Si sa fonction peut être comprise, mesurée et testée, une refabrication FDM peut transformer une panne ponctuelle en solution durable, à condition de concevoir la pièce pour son usage réel plutôt que de chercher une copie parfaite à tout prix.
